機械密封系統功能基本流程之冷卻

    機械密封系統功能基本流程之冷卻：

    冷卻的目的是迅速移走熱量，降低密封的工作環境溫度。冷卻方式有直接冷卻和間接冷卻，沖洗和背冷就屬于直接冷卻。砂磨機機械密封

    在機械密封中，間接冷卻效果較直接冷卻差些。但好處是，間接冷卻對冷卻液的要求不髙，冷卻液不與被密封介質接觸，不會被介質污染，可實現循環使用，同時間接冷卻可與其他冷卻措施配合使用，實現綜合冷卻。間接冷卻方式(圖6-22)有夾套冷卻和換熱器冷卻，冷卻介質有水、蒸汽和空氣。夾套冷卻有軸封箱夾套、壓蓋夾套、靜環夾套、底環夾套和軸套夾套。換熱器冷卻有軸封箱內置式換熱器、外置式換熱器、蛇（盤）管冷卻器、套管冷卻器、翅片冷卻器以及缺水地帶用的蒸發換熱器。

    機械密封用的蛇管冷卻器有外置式和內置式如圖6-23所示，圖為外置式蛇管冷卻器，其冷卻流程是：被密封介質通過內盤管轉入外盤管，冷卻到要求溫度后，引出冷卻器去軸封箱。冷卻水先沿外壁空間進人，然后由中間空間引出。圖為內置式蛇管冷卻器，其是在密封腔內設置冷卻器蛇管。

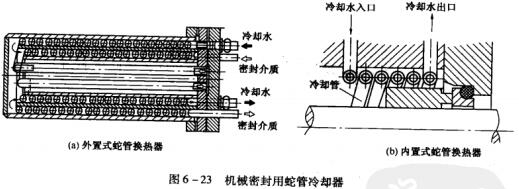

    圖6-23機械密封用蛇管冷卻器



    某些機械密封用蛇管冷卻器的主要技術規格見表6-14，為防止發生沖蝕，冷卻液的流速應控制在2m/s以下較好。

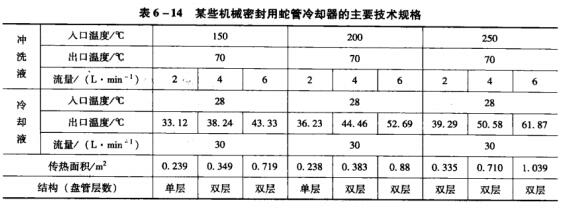

    表6-14某些機械密封用蛇管冷卻器的主要技術規格



    夾套冷卻用水量可根據軸徑的大小確定（參考）人當軸徑小于100mm時，冷卻水流量約為2?3L/min；當軸徑大于100mm時，冷卻水流量約為3-5L/min。
