流體靜壓型機械密封

    流體靜壓型機械密封：
    流體靜壓型機械密封是將壓力足以平衡端面壓緊載荷的封液或被密封的自身介質引入密封端面間，使之形成對密封端面具有充分潤滑和冷卻作用的靜壓流體膜。圖3-1是流體靜壓型機械密封的典型結構。
    圖3-1中的自加壓凹槽式是在靜環外周開若干個孔并與端面開出的環形槽相通。其端面流體膜剛度大，工作性能穩定，但需防止小孔堵塞。自加壓臺階式是在一個端面加工成臺階形。其端面流體膜剛度小一些，端面研磨加工較困難。自加壓錐面式的一個端面為收斂形錐面，其液膜剛度比自加壓凹槽式、自加壓臺階式都低，流體靜壓力沿半徑呈拋物線分布。三者都是靠介質本身的壓力在端面形成靜壓流體膜，其流體膜厚度隨介質壓力波動而變化，適用于介質的工作壓力比釹穩定的場合。
    外加壓凹槽式密封的流體潤滑結構與自加壓凹槽式相似，不同的是靜環外周開孔不與介質相通，而由外部引入封液進人端面環形槽，建立端面靜壓流體膜。這種結構適用于介質工作壓力有波動的情況，但應選擇潤滑

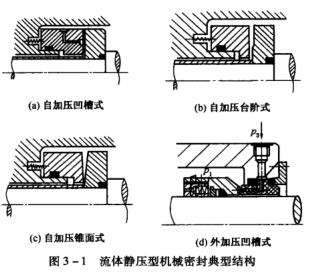

    圖3－1流體靜壓型機械密封典型結構

    性能良好，且與介質相容的流體用作封液，同時必須配備外加封液循環調節系統。
    流體靜壓型機械密封要求輸入的潤滑介質壓力得當，所以控制較為復雜，現在應用較少。
