機械密封墊片之石棉橡膠板

    機械密封墊片之石棉橡膠板：

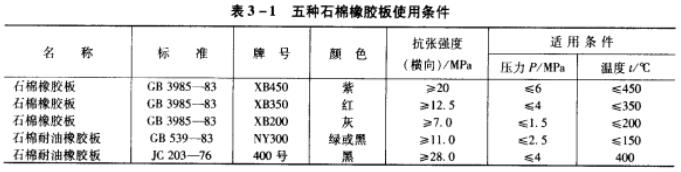

    目前國內(nèi)石棉橡膠板主要有五個品種。使用范圍和性能見表3-1。

    114泵用機械密封另有耐酸石棉橡膠板，淺灰色，內(nèi)含19%的氟橡膠和其他填充劑，最高使用溫度低于200℃，可在低于120℃，2MPa的酸性介質(zhì)屮長期使用:普通石棉橡膠板在酸性介質(zhì)中使用，一般溫度不超過50℃，壓力低于1MPa。
    石棉橡膠板價格較其他墊片低，使用方便。其最大問題是：墊片材料雖然加人了橡膠和一些填充劑，仍尤法將那些串通的微小孔隙完全填滿，存在微量泄漏；當用于一些高溫油類介質(zhì)時，通常在使用后期，由于橡膠和填充劑碳化，強度降低，材質(zhì)變疏松，使界面和墊片內(nèi)部產(chǎn)生滲漏，出現(xiàn)結(jié)焦和發(fā)煙現(xiàn)象；石棉橡膠板在高溫下易黏結(jié)在法蘭密封面上，給更換墊片帶來了許多麻煩；另外，石棉對人健康有害，屬逐步禁用材料。
    在受熱狀態(tài)下，墊片在各種介質(zhì)中的使用壓力取決于墊片材料的強度保持率。它由石棉纖維材料中存在著的結(jié)晶水和吸附水決定。11℃時，纖維之間的吸附水已有2/3析出，纖維的抗拉強度約降低10%；3688℃時，吸附水全部析出，纖維的抗拉強度約降低20%；超過500℃，結(jié)晶水開始析出，強度則更低。介質(zhì)對石棉橡膠板的強度影響也很大。考慮到上述因素，國產(chǎn)石棉橡膠板XB450的推薦安全使用范圍：溫度250－300℃，壓力3－3.5對MPa。400號耐油石棉橡膠板使用溫度不宜超過350℃。
    石棉橡膠板含有氯離子和硫化物，吸水后容易與金屬法蘭形成腐蝕原電池，尤其是耐油石棉橡膠板中硫黃含量高出普通石棉橡膠幾倍，故在非油性介質(zhì)中不宜使用。墊片在油品和溶劑類介質(zhì)中會發(fā)生溶脹現(xiàn)象，但在一定范圍內(nèi)，對密封性能基本沒有影響。

本文源自http://hungsource.com/news/491.html，轉(zhuǎn)載請注明出處。

(責任編輯：機械密封http://hungsource.com)

上一篇：機械密封法蘭墊片之橡膠板材　　下一篇：機械密封墊片之四氟乙烯

• 上一篇：機械密封法蘭墊片之橡膠板材
• 下一篇：機械密封墊片之四氟乙烯
